2CSR255163R1105 DS301C B10 A30

Kompaktní jednofázový chránič s nadproudovou ochranou „kombík“ s šířkou pouze 1 modul z řady instalačních jističochráničů ABB DS301C se zkratovou vypínací schopností 6 kA, detekcí reziduálních proudů 30 mA typu A či AC a charakteristikou B. Zajišťuje ochranu proti úrazu elektrickým proudem, přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, zmíněná malá šířka, bezpečné svorky po obou stranách, dvojitá optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1, ČSN EN 61009-2-1 (jističochránič DS301C B10 A30 je napěťově nezávislý.)

Proudový chránič citlivý na reziduální proudy typu A je doporučovaný, detekuje spolehlivě pulzující stejnosměrné i střídavé proudy. Lze jej použít pro většinu spotřebičů a zařízení, například: myčka, pračka, sušička, LED svítidla, počítače, chytré spotřebiče, mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, okružní pila, čerpadlo bazénu. Avšak pro tepelná čerpadla, oběhová čerpadla a klimatizace lépe vyhovuje speciální typ F. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

Rozměry jednomodulového kombichrániče ABB DS301C

Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Instalace kombichrániče DS301C na DIN lištu

Jednoduchá a intuitivní instalace - pomocí šroubováku stáhnete klip ve spodní části, nakloníte přístroj, zadní horní prohlubeň umístíte na vrchní část lišty, posunete spodní část DS301C směrem k DIN liště a vyjmete šroubovák z klipu – zařízení je nyní nainstalováno.

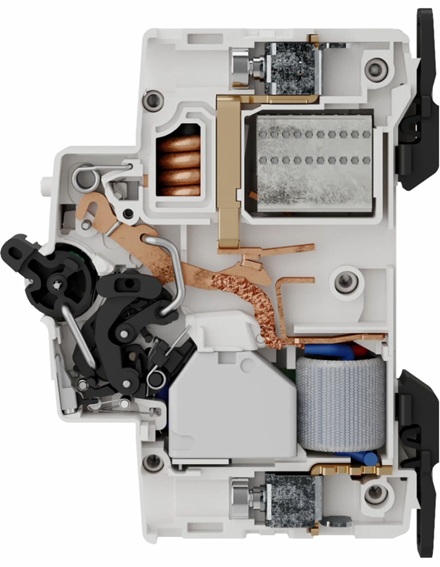

Vnitřek jističochrániče ABB DS301C B10 A30

Ochrana proti zkratům a přetížení je navržena podobně jako u jističe (MCB), tj. proud protéká jističem, kde se bimetalický pásek zahřeje, deformuje a aktivuje jistič, pokud proud dosáhne příliš vysoké úrovně.Ochrana proti zemním poruchám je založena na stejné technologii jako proudové chrániče (RCCB) a používá relé k nepřetržitému měření protékajícího proudu. Pokud je detekována odchylka, relé uvolní prvek (kotvu), který aktivuje mechanismus pro vypnutí proudového chrániče.

Snadná identifikace poruchového stavu

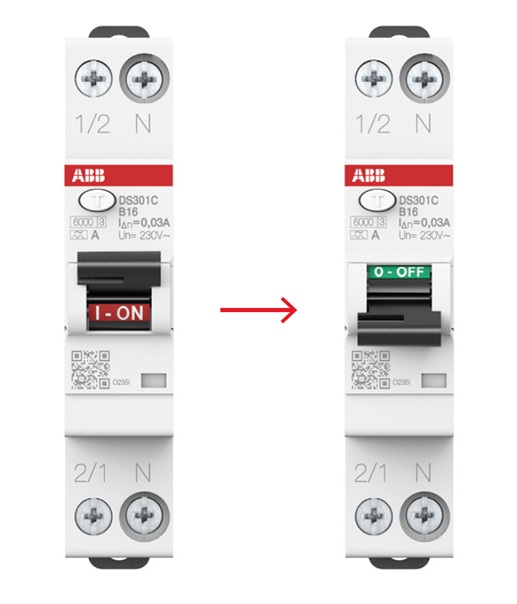

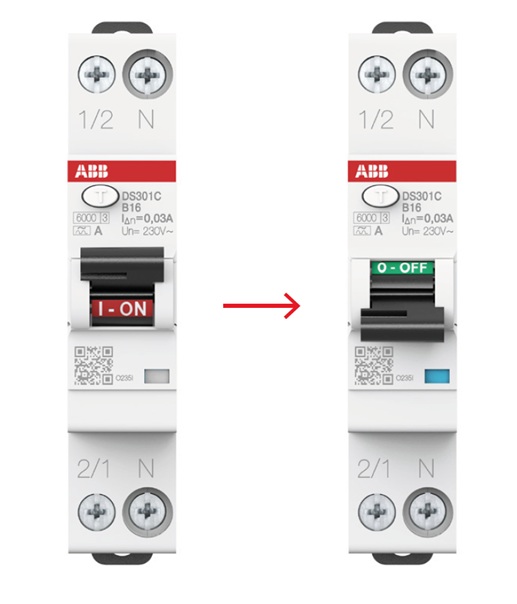

Pokud došlo ke zkratu nebo přetížení (funkce jističe), páčka jističochrániče bude ve spodní poloze a zobrazí se „0 - OFF“ a indikátor napravo od QR kódu bude šedý.Pokud došlo ke poruše proudu (funkce proudového chrániče), páčka jističochrániče bude ve spodní poloze a zobrazí se „0 - OFF“ a indikátor napravo od QR kódu bude světle modrý.

Technické parametry

• Jmenovitý proud: 10 A
• Počet modulů/pólů: 1 (1P+N)
• Vypínací charakteristika: B
• Jmenovitá zkratová vypínací schopnost: 6 kA
• Jmenovitý reziduální proud: 30 mA
• Typ: A
• Normy: IEC/EN 61009-1; IEC/EN 61009-2-1 (napěťově nezávislý)
• Indikátor polohy kontaktů: Ano
• Indikátor zemní poruchy: Ano
• Jmenovité napětí: 230/240 V AC
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP 20
• Teplota okolí: –25 °C až +55 °C
• Skladovací teplota: –40 °C až +70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 16 mm²
• Připojení pružného Cu vodiče: max.16 mm²
• Utahovací moment: 1,2 N∙m
• Typ šroubu: Pozidrive 2
• Max. průřez přípojnic: 10 mm²
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Rozměry (V × H × Š): 92 × 68 × 17,6 mm
